Лужи у ворот склада, вода в подвале после таяния снега, размытый грунт вдоль отмостки — всё это следствие кустарного водоотвода или полного его отсутствия. Бригады закрывают проблему быстро: роют канаву, накидывают щебень и забывают. Спустя сезон канава заплывает илом, а бетонные дорожки идут трещинами. Грамотно собранная система поверхностного водоотвода живёт десятилетиями, и ключевой её элемент — заводской бетонный лоток, рассчитанный на конкретную нагрузку и собранный без самодеятельности.

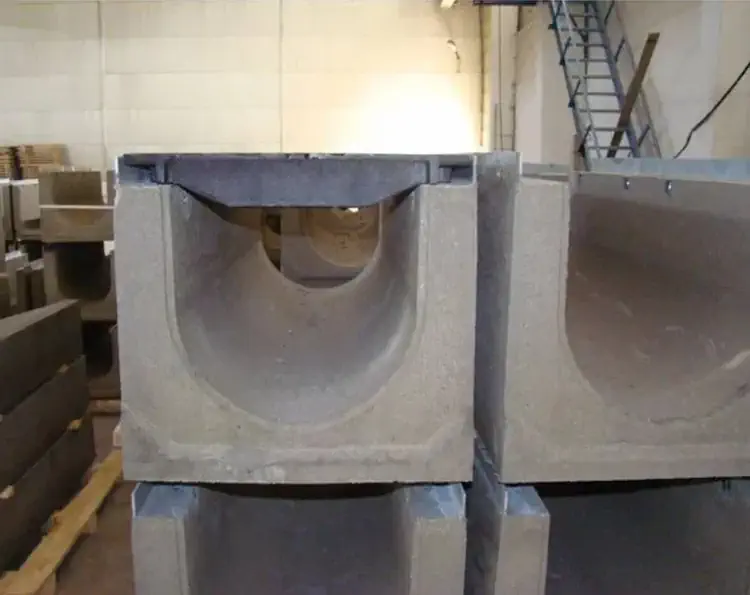

Мастера-строители знают: когда объект требует долговечной ливнёвки с классом нагрузки до F900, никто не лепит опалубку вручную — в дело идёт лоток водоотводный бетонный, отштампованный на вибропрессе по ГОСТ. Готовый желоб с армированием фиброй или стальной сеткой приезжает на площадку с геометрией, выверенной до миллиметра, и комплектом уплотнительных элементов. Такому изделию не страшны ни вес фуры, ни постоянная влажность, ни агрессивные реагенты с дороги.
Подготовка траншеи и основания: на чём нельзя экономить
Земляные работы обманывают иллюзией простоты. Экскаватором вынули грунт, глазом прикинули уклон, подбросили песка — и забыли. Специалист по инженерной подготовке территории первым делом выносит трассу лотка на местность нивелиром. Уклон задаётся в пределах 5–10 миллиметров на погонный метр. Положе — вода застаивается, круче — скорость потока разбивает стыки и несёт абразив.
Дно траншеи зачищают от рыхлого грунта и выстилают геотекстилем. Отсев или песок слоем 150 миллиметров засыпают с обязательным послойным трамбованием. Пропуск этой операции даёт самую неприятную аварию: бетонный лоток проседает неравномерно, продольные трещины раскрываются, и герметичность системы исчезает. Поверх песчаной подушки формуют бетонную подготовку толщиной 100 миллиметров — она служит жёстким ложем, который не размывается грунтовыми водами.
Установка и стыковка: от нижней точки к верхней
Монтаж начинают с самой низкой отметки, с коллектора или сбросного колодца. Первый лоток ставят раструбом против направления стока — так вода не выбивает уплотнитель. В паз заводят EPDM-прокладку или безусадочный герметик для бетона. Следующий сегмент опускают сверху, осаживают резиновой киянкой и сразу проверяют уклон двухметровым правилом. Отклонение по вертикали между двумя соседними лотками не должно превышать полутора миллиметров.
После сборки плети формируют боковую бетонную обойму. Бетон заливают порционно, протыкая смесь штырём, чтобы убрать пустоты. Когда лоток установлен в зоне проезда транспорта, обойму армируют дорожной сеткой — иначе ударная нагрузка от колеса расколет и бетонное ложе, и сам лоток.
Типичные ошибки при установке и способы их предотвращения
Практика монтажных бригад высветила одни и те же грабли, на которые наступают новички и торопливые прорабы. Ошибки эти исправляются только полной переборкой линии, поэтому дешевле их не совершать.
- Пропуск геотекстиля или подушки. Ил и песок из грунта мигрируют в дренаж, забивают лоток и приямок. Решение: геотекстиль по всей площади траншеи и песчано-щебёночная подготовка, уплотнённая до коэффициента 0,95.
- Неправильное направление раструба. Вода бьёт в стык, разрушая герметик за один сезон. Исправляется только переворотом лотка, поэтому сразу монтируют раструбом навстречу потоку.
- Отказ от бетонной обоймы. Грунт играет на морозном пучении, лотки смещаются, плита дороги давит только на один край. Бетонная обойма с двух сторон и армирование подъездной зоны убирают подвижки.
- Использование цементного молочка вместо герметика. Цемент не держит температурных деформаций, крошится, даёт течь. Применяют профессиональные безусадочные составы или фирменные EPDM-уплотнители.
- Игнорирование решёток. Мусор, листва, камни летят в открытый желоб, забивают сечение и сводят пропускную способность к нулю. Каждый лоток накрывают решёткой с классом нагрузки, соответствующим зоне.
Особенности эксплуатации и обслуживания
Бетонный лоток не обслуживает сам себя. Раз в квартал обслуживающий персонал должен поднимать решётки, выгребать скопившийся песок и листву, промывать русло водой под напором. Весной ревизия обязательна: талая вода несёт с собой противогололёдные реагенты, которые постепенно разрушают поверхностный слой бетона. Снизить агрессию помогает гидрофобизирующая пропитка, нанесённая на сухой бетон при плюсовой температуре. Поры закрываются, и химия скатывается, не впитываясь.
Металлические решётки и крепёж требуют осмотра на предмет коррозии. Чугун и оцинковка служат дольше, но резьбовые соединения всё равно раз в год обрабатывают смазкой. Если лоток проложен в зоне зелёных насаждений, осенью следят, чтобы спрессованная листва не создавала пробок. Пара лотков, забитых намертво слежавшимся дерьмом, превращают ливнёвку в болото быстрее самого сильного ливня.
Что делать, если лоток всё-таки треснул
Трещины появляются в двух случаях: механический удар или пучение грунта. Мелкую волосяную трещину раскрывают, обеспыливают и инъецируют полиуретановым составом. Крупные разрушения требуют замены сегмента. Старый лоток вырезают, не повреждая обойму, устанавливают новый на тот же герметик и восстанавливают боковую заливку. Затягивать с ремонтом нельзя: вода, попадающая в трещину зимой, расширяется и разрывает бетон послойно, выводя из строя уже всю плеть.
Классы нагрузки: почему лоток для двора не выживет под фурой
Заводские бетонные лотки маркируют по европейскому стандарту EN 1433, который прижился и в российской практике. Шесть классов — от пешеходного А15 до сверхтяжёлого F900 — определяют, выдержит ли конструкция вес газонокосилки или многотонного автопоезда. Прораб, не глядя кидающий в спецификацию «лоток универсальный», рискует получить раздавленный желоб уже в первый месяц эксплуатации.
Класс А15 рассчитан на зелёные зоны, велодорожки и частные дворы, куда не заезжает техника тяжелее легкового автомобиля. В15 — лёгкий транспорт, парковки у коттеджей. С250 — обочины городских улиц, где периодически паркуются грузовички. D400 — основная магистраль, АЗС, логистические терминалы. Е600 и F900 — порты, взлётные полосы и территории с экстремальной точечной нагрузкой. Разница спрятана в толщине стенок, проценте армирования и марке бетона.
| Класс нагрузки | Максимальная нагрузка на колесо | Типичное место установки | Рекомендуемая решётка |
|---|---|---|---|
| A15 | 1,5 т | Садовые дорожки, террасы, велодорожки | Стальная оцинкованная, пластиковая |
| B125 | 12,5 т | Легковой паркинг, внутриквартальные проезды | Стальная усиленная, чугунная щелевая |
| C250 | 25 т | Обочины дорог, городские улицы без грузового трафика | Чугунная решётка на болтах |
| D400 | 40 т | Магистрали, АЗС, промышленные зоны | Чугунная усиленная с антикоррозийным покрытием |
При заказе лотков смотрят не только на класс, но и на ширину гидравлического сечения. Узкий лоток DN100, поставленный на слив с кровли торгового центра, захлебнётся в первый ливень и пустит воду через край. Проектировщик рассчитывает водосборную площадь, пиковый расход ливневых стоков и только после этого назначает внутренний диаметр. Монтажники этот расчёт должны держать перед глазами — иначе даже идеально собранная линия не справится с объёмом воды.
Морозостойкость и сульфатостойкость: что зашито в бетон
Бетонный лоток работает в агрессивной среде круглый год. Зимой влага в порах замерзает и рвёт структуру, весной талые воды несут соль и реагенты с асфальта. Производители закладывают морозостойкость не ниже F200 — это двести циклов заморозки-оттаивания без критической потери прочности. Цифра F300 встречается у изделий для северных регионов, где температура скачет через ноль по пять раз за месяц.
Для дорог, обрабатываемых хлоридами, применяют сульфатостойкий цемент и добавки, уплотняющие капиллярную сеть. Гидротехнический бетон с водоцементным соотношением не выше 0.45 после вибропрессования напитывается гидрофобизатором ещё на заводе. Такой лоток не тянет влагу, не цветёт высолами и не крошится через три зимы. Отличить его в маркировке можно по индексу W6-W8 и пометке «сульфатостойкий».
Решётки: чугун, оцинковка или щелевой формат
Выбор решётки диктует не только нагрузка, но и характер мусора. Парковка у супермаркета собирает фантики, чеки и листву — там ставят ячеистую чугунную решётку с мелкой насечкой. Складская рампа принимает щебень и осколки поддонов — там уместна стальная полосовая решётка с просветом 20–30 миллиметров. Щелевые решётки из оцинкованной стали незаметны в брусчатке и не забиваются крупным мусором, но при ливне быстро захлёбываются — их гидравлическое сечение всегда меньше, чем у классической ячеистой панели.
Крепёж решётки силовой — болты М8 или М10 с пружинными шайбами — затягивают динамометрическим ключом. Сорванная резьба или перекос на пару миллиметров приводит к дребезгу при проезде машины и разбиванию посадочного гнезда. Бригадир после монтажа обязан пройти и проверить каждую решётку на качку. Люфт недопустим: динамическая нагрузка разбивает бетонный бортик, и тогда менять приходится весь лоток.
Гидравлический расчёт: уклон и сечение как единый механизм
Пропускную способность считают по формуле Мэннинга, закладывая коэффициент шероховатости бетона 0.013–0.015. Для частного сектора с площадью водосбора до двух соток хватает лотка DN100 при уклоне 5 миллиметров на метр. Промышленная площадка с кровлей в несколько тысяч квадратов уже требует DN200 или DN300 и обязательного гасителя скорости перед сбросом в коллектор. Проектировщик обязательно закладывает пескоуловители — бетонные колодцы, врезаемые в линию лотков через каждые 25–30 метров. Без них песок и окалина истирают дно лотка, сокращая срок службы втрое.
